شرح

پارامترهای فنی

مشخصات قالب

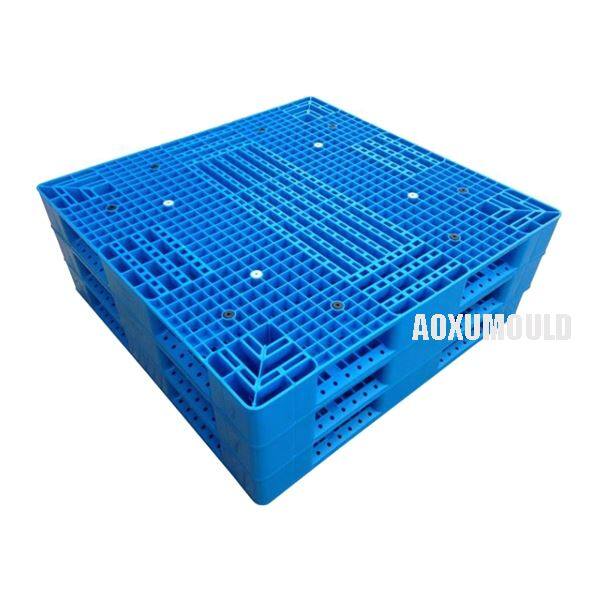

نام قالب	قالب پالت سنگین
مواد تولیدی	HDPE ، پلاستیک
اندازه محصول	1085x1085x145mm
وزن محصول	25.6 کیلوگرم
مواد قالب برای حفره و. هسته	P20
پایه قالب	C45
سیستم تزریق	دونده داغ
دستگاه تزریق مناسب	3000T
اندازه قالب	1550x1550x880mm
طول عمر قالب	بیش از 300 ، pcs {1}}

مواد و فرآیند تولید قالب های پالت سنگین

مواد مورد استفاده در قالب های پالت سنگین

قالب های پالت سنگین باید در برابر فشار بالا ، سایش و استفاده مکرر مقاومت کنند ، بنابراین آنها به طور معمول از فولادهای ابزار با کیفیت بالا و با درمان های ویژه ساخته می شوند:

1. مواد قالب هسته

فولاد P20-یک فولاد از پیش سخت شده مشترک (HRC {2}}) برای قالب های متوسط.

فولاد 718H (اصلاح شده P20) - سختی بالاتر (HRC {2}}) و پولیش بهتر برای تولید طولانی.

فولاد H13 (فولاد ابزار کار داغ)-مقاومت در برابر حرارت عالی (HRC {1}}) ، که برای تولید با حجم بالا استفاده می شود.

S136 \/ فولاد ضد زنگ-برای قالب های مقاوم در برابر خوردگی (به عنوان مثال ، پالت های درجه غذا).

2. تیمارهای سطح (افزایش دوام)

نیتریدر - سختی سطح و مقاومت سایش را افزایش می دهد.

آبکاری کروم سخت - اصطکاک را کاهش داده و از خوردگی جلوگیری می کند.

پوشش نیترید تیتانیوم (قلع) - زندگی قالب را در شرایط ساینده گسترش می دهد.

فرآیند تولید قالب های پالت سنگین

1. طراحی و مهندسی

مدل سازی 3D CAD - ابعاد دقیق برای استحکام و عملکرد پالت را تضمین می کند.

تجزیه و تحلیل CAE - جریان تزریق ، خنک کننده و توزیع استرس را شبیه سازی می کند.

2. ماشینکاری CNC

ماشینکاری خشن - آسیاب کردن شکل اصلی از بلوک های فولادی.

ماشینکاری دقیق CNC-برش با دقت بالا حفره ها ، هسته ها و سیستم های اگزکتور.

EDM (ماشینکاری تخلیه الکتریکی) - برای جزئیات پیچیده و لبه های تیز.

3. عملیات حرارتی و سخت شدن

خاموش کردن و مزاج - سختی فولاد را تقویت می کند (به عنوان مثال ، فولاد H13 تا HRC 50).

تسکین استرس-مانع از پیچ و تاب در طول استفاده طولانی مدت می شود.

4. پایان سطح و صیقل دادن

پولیش دستی\/CNC - سطوح پالت صاف را تضمین می کند (از چسبیدن جلوگیری می کند).

برنامه Texture-در صورت لزوم الگوهای ضد لغزش را اضافه می کند.

5. مونتاژ و آزمایش

مونتاژ قالب - پین های اگزکتور مناسب ، کشویی و کانال های خنک کننده.

تزریق آزمایش - آزمایش عملکرد قالب و کیفیت پالت.

طراحی برای محصول و. قالب

ملاحظات کلیدی طراحی

الف-ساختار باربری بار

دنده های ضخیم و پاهای تقویت شده برای بارهای استاتیک\/پویا بالا.

ضخامت دیواره بهینه شده (به طور معمول 3-5 میلی متر) برای تعادل قدرت و وزن.

B. پیش نویس زاویه ها و انتشار قسمت

زاویه های پیش نویس 1-3 درجه روی دیوارهای عمودی برای بیرون کشیدن آسان.

انتقال صاف برای جلوگیری از غلظت استرس.

ج-طراحی ضد جنگ

کانال های خنک کننده متعادل برای جلوگیری از کوچک شدن ناهموار.

الگوهای دنده متقارن برای استحکام یکنواخت.

D. گزینه های سفارشی سازی

طرح های قابلمه\/پشته برای ذخیره سازی فضا.

نقاط ورود Forklift (4- راه یا دسترسی به راه {1}}).

سوراخ های زهکشی (برای استفاده در فضای باز\/تمیز).

بسته و تحویل

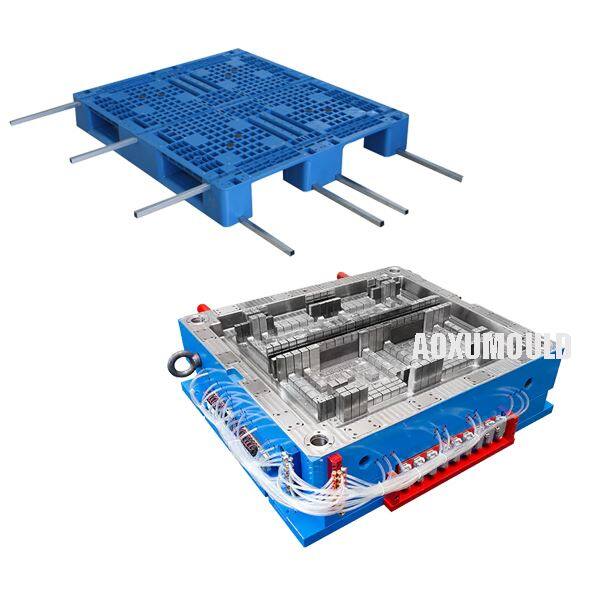

اجزای قالب

فولاد

سیستم دونده داغ

قطعات استاندارد

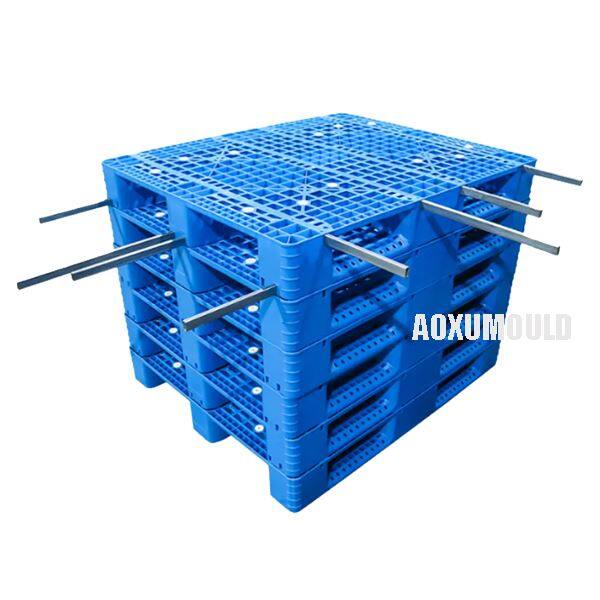

مزایای اضافه کردن فولاد تقویت شده به پالت های سنگین

1 افزایش ظرفیت بار

پشتیبانی از 5 ، {1}}}-20 ، 000+ kg بارهای استاتیک (در مقابل 1 ، 000-5 ، {7}} kg برای پالت های تمام پلاستیک).

از خم شدن\/خم شدن در وزن شدید جلوگیری می کند (به عنوان مثال ، ماشین آلات ، مایعات فله).

2. دوام و طول عمر پیشرفته

فولاد در برابر پوشیدن از لیفتراک ، جک پالت و دست زدن به خشن مقاومت می کند.

ترک خوردگی\/تقسیم در مناطق استرس بالا را کاهش می دهد (به عنوان مثال ، پشتیبانی از پا).

3. ثبات و ایمنی بهبود یافته

انحراف را در حین بارهای پویا به حداقل می رساند (به عنوان مثال ، سیستم های نقاله).

جلوگیری از خرابی ناگهانی در وزن سنگین و بهبود ایمنی در محل کار.

4. عملکرد بهتر و پشته بهتر

پالت های تقویت شده با فولاد شکل در سیستم های رکاب (به عنوان مثال ، قفسه های انبار) را حفظ می کنند.

در هنگام بارهای سنگین از چسباندن جلوگیری می کند.

5. مقاومت در برابر آتش و شیمیایی

فولاد در مقایسه با طرح های همه پلاستیک ، عقب ماندگی آتش را اضافه می کند.

در برابر روغن ، حلالها و مواد شیمیایی خورنده بهتر از پلاستیک به تنهایی مقاومت می کند.

6. مقرون به صرفه بودن با گذشت زمان

طول عمر طولانی تر فرکانس جایگزینی را کاهش می دهد.

تعمیر و نگهداری پایین (بدون شکاف ، ترک یا پیچ و تاب).

پرسش

>1. شرکت شما در چه نوع قالب های پالت سنگین تخصص دارد؟

شرکت ما در طیف گسترده ای از قالب های پالت سنگین ، از جمله پالت های قابل پشته ، لانه و قابل ردیابی و همچنین طرح های سفارشی برای تأمین نیازهای خاص مشتری ، تخصص دارد.

>2. قالب های پالت سنگین شما چقدر دوام دارند؟

قالب های پالت سنگین ما از مواد با کیفیت بالا ساخته شده است که برای مقاومت در برابر بارهای سنگین و استفاده مکرر طراحی شده اند. آنها برای ماندگاری ساخته شده و عملکرد قابل اعتماد در محیط های صنعتی ارائه می دهند.

ماشینکاری دقیق CNC و EDM.

شبیه سازی CAE برای جریان و خنک کننده بهینه.

100 ٪ بازرسی قبل از زایمان.

>3. آیا شرکت شما می تواند طرح های سفارشی را برای قالب های پالت سنگین ارائه دهد؟

بله ، ما می توانیم با مشتریان همکاری کنیم تا طرح های سفارشی را برای قالب های پالت سنگین که نیازهای خاص آنها را برآورده می کند ، توسعه دهیم. تیم ما از مهندسان و طراحان باتجربه با شما همکاری می کنند تا قالب متناسب با نیازهای شما ایجاد شود.

>4. برای تولید قالب های پالت سنگین چه مدت طول می کشد؟

زمان تولید قالب های پالت سنگین بسته به پیچیدگی طراحی و مقدار مورد نیاز می تواند متفاوت باشد. به طور کلی روزهای 55-65 طول خواهد کشید.

>5. چه پشتیبانی پس از فروش را ارائه می دهید؟

ما راهنمایی های مربوط به نگهداری قالب ، پشتیبانی فنی برای عیب یابی و در دسترس بودن قطعات یدکی (پین های اگزکتور ، کشویی و غیره) را ارائه می دهیم.

>6. از چه صنایعی از قالب های پالت شما استفاده می کند؟

تدارکات و انبارداری.

خودرو ، غذا و نوشیدنی ، داروسازی.

بسته بندی صادرات و حمل و نقل ماشین آلات سنگین.
