مشخصات قالب
|
نام قالب |
قالب جعبه پالت |
|
مواد تولیدی |
پلی اتیلن با چگالی بالا (HDPE)\/PP |
|
اندازه محصول |
1200 میلی متر (W) x 1000mm (L) x 760mm (H) |
|
مواد قالب برای حفره و. هسته |
2738 |
|
پایه قالب |
C45 |
| شماره حفره | 1 حفره برای چنین قالب بزرگ |
|
سیستم تزریق |
دروازه های شیر دونده داغ |
|
دستگاه تزریق مناسب |
4500T |
|
اندازه قالب |
1800x1800x1350mm |
| وزن قالب |
32500T |
|
طول عمر قالب |
بیش از 500 ، pcs {1}} |
| زمان پیشرو |
پس از نهایی شدن طراحی ، 65 روز |
چرا مو هستندuLDS مورد نیاز برای پالت پلاستیکیباکسs?

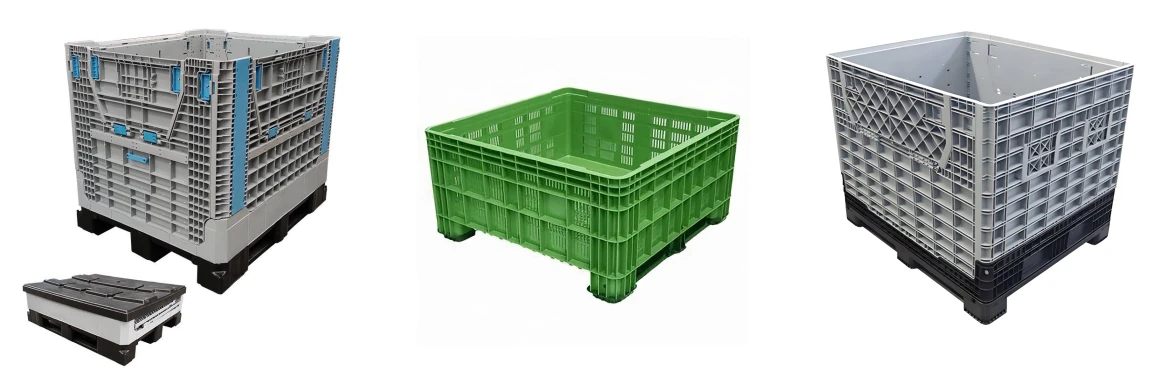

جعبه های پالت پلاستیکی ، که به طور گسترده در تدارکات ، انبارداری و تولید استفاده می شود ، به دلیل خواسته های فنی و اقتصادی تولید در مقیاس صنعتی ، نیاز به تولید مولد دارند. قالب ها ، که به طور معمول از فولاد ساخته شده است ، ابزارهای مهندسی دقیق هستند که شکل ، ساختار و عملکرد محصول نهایی را تعریف می کنند. در زیر دلایل اصلی استفاده از قالب در تولید آنها آورده شده است:
1. دقت و قوام
قالبها امکان تکرارپذیری بالا را فراهم می کنند ، از ابعاد یکنواخت ، ضخامت دیواره و ویژگی های ساختاری (به عنوان مثال ، دنده ها ، لبه های انباشته یا کانال های تهویه) در هزاران واحد اطمینان می دهند. این قوام برای سازگاری با سیستم های کنترل خودکار ، لیفتراک ها و سیستم های رکاب در زنجیره های تأمین بسیار مهم است.
2. هندسه پیچیده
جعبه های پالت پلاستیکی اغلب شامل طرح های پیچیده ای برای افزایش ظرفیت بار ، سطوح ضد لغزش یا قابلیت های لانه سازی هستند. قالب تزریق امکان تکثیر دقیق این ویژگی ها را فراهم می کند ، که با روشهای جایگزین مانند ترموفرم یا ماشینکاری غیر عملی یا هزینه ای است.
3. راندمان مواد
فرآیندهای قالب گیری (به عنوان مثال ، تزریق ، قالب گیری ضربه) با کنترل جریان رزین و میزان خنک کننده ، زباله های مواد را به حداقل می رساند. این کارایی با محدود کردن تولید قراضه ، هزینه های هر واحد را کاهش می دهد و با اهداف پایداری هماهنگ می شود.
4. دوام و عملکرد
قالب ها استفاده از پلاستیک های درجه مهندسی (به عنوان مثال ، HDPE ، PP) را با مواد افزودنی برای مقاومت در برابر اشعه ماوراء بنفش ، عقب ماندگی آتش یا خصوصیات ضد استاتیک تسهیل می کنند. فرآیند قالب بندی کنترل شده ، تراز مولکولی بهینه ، تقویت مقاومت در برابر ضربه و ماندگاری در محیط های سخت را تضمین می کند.
5. مقرون به صرفه بودن در مقیاس
در حالی که ایجاد قالب شامل هزینه های بالایی بالا (طراحی ، نمونه سازی ، ابزار سازی) است ، برای تولید بزرگ اقتصادی می شود. هزینه هر واحد در مقایسه با روشهای کم حجم به طور قابل توجهی کاهش می یابد و سرمایه گذاری برای تولید کنندگان خدمت به زنجیره های تأمین جهانی را توجیه می کند.
6. انعطاف پذیری سفارشی
قالب ها را می توان برای تولید انواع (به عنوان مثال ، طرح های قابل جمع شدن ، شکاف های یکپارچه RFID) بدون طراحی مجدد سیستم های ابزار ، اصلاح کرد و امکان راه حل های مناسب برای صنایع خاص مانند داروسازی یا خودرو را فراهم کرد.
7. انطباق نظارتی
قالب گیری استاندارد ، رعایت استانداردهای ایمنی و آزمون بین المللی را تضمین می کند و خطرات مسئولیت را کاهش می دهد.
قالب ها برای تولید ظروف پالت پلاستیکی که نیازهای صنعتی برای استحکام ، دقت و راندمان هزینه را برآورده می کنند ، ضروری است. این فناوری سرمایه گذاری مقدماتی را با مزایای عملیاتی بلند مدت متعادل می کند و آن را به سنگ بنای راه حل های مدرن تدارکات پلاستیک تبدیل می کند.
چگونه می توان قالب جعبه پالت پلاست را طراحی کرد؟
1. طراحی و ساختار
این قالب به طور معمول بسته به نیاز حجم تولید ، به عنوان یک ابزار چند حفره یا یک حفره ساخته شده است. این طرح دارای یک طراحی مدولار با درج های سخت فولادی یا بریلیم برای مقاومت در برابر فشارهای تزریق بالا (اغلب بیش از 1500 بار) و جریان پلیمری ساینده است. اجزای بحرانی شامل موارد زیر است:
A.Core و بلوک های حفره با سطوح بافت برای دستیابی به ویژگی های ضد لغزش در پایه پالت
B. سازه های دنده ای یکپارچه برای تقویت دیواره های باربری (حداکثر 2 ، 000 kg ظرفیت)
ج. ویژگی های بسته بندی برای قابلیت انباشت و سازگاری با سیستم های کنترل خودکار
2. انتخاب مواد
آلیاژهای فولادی با درجه حق بیمه مانند DIN 1.2344 (H13) یا 1.2316 برای اجزای مهم استفاده می شوند و مقاومت در برابر سایش استثنایی و ثبات حرارتی را ارائه می دهند. درمان های سطحی مانند نیترایدر یا پوشش PVD باعث افزایش دوام می شوند و عمر قالب را بیش از 1 میلیون چرخه افزایش می دهد. ستون ها و بوش ها از فولاد ابزار سخت شده برای حفظ تراز تحت بارگذاری چرخه ای استفاده می کنند.
3. سیستم جمع آوری
کانال های خنک کننده کنفورماسی برای بهینه سازی مدیریت حرارتی از لحاظ استراتژیک ماشینکاری می شوند و زمان چرخه را 20 تا 30 ٪ در مقایسه با طرح های معمولی کاهش می دهند. طرح خنک کننده از هندسه پالت پیروی می کند ، و از اتلاف یکنواخت گرمای یکنواخت از بخش های ضخیم دیواره (به طور معمول 8-12 میلی متر) برای به حداقل رساندن جنگ و تنش های باقیمانده اطمینان می دهد.
4.EDIGNATION & AUTOMATION
یک سیستم بیرون کشیدن چند مرحله ای ، آسانسورهای هیدرولیک ، کوپت های هوا و صفحات استریپ را برای ایمن ظروف عمیق و بدون تحریف ترکیب می کند. سیستم های درج تغییر سریع تنظیمات سریع فرمت را برای تولید پالت در ابعاد استاندارد (به عنوان مثال ، 800 × 800 میلی متر یا 1000 میلی متر 1200) فعال می کنند. قالب با سیستم های حذف قسمت رباتیک از طریق رابط های استاندارد ادغام می شود.
آیا تجزیه و تحلیل قالب برای پالت بزرگ ضروری استجعبهمسuLDS؟

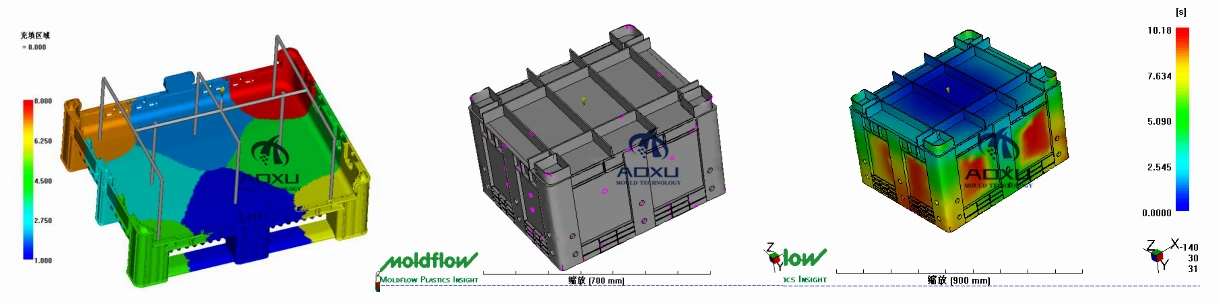

بله ، تجزیه و تحلیل جریان قالب (MFA) برای طراحی و ساخت قالب های کانتینر پالت بزرگ بسیار مهم است. دلایل اصلی شامل موارد زیر است:
1. هندسه و اندازه پیچیده
پالت های بزرگ اغلب دارای دیوارهای نازک ، دنده ها و سازه های مناسب فیت هستند. MFA رفتار جریان پلیمری را برای جلوگیری از نقص مانند پر کردن ناقص ، تله هوا یا خطوط جوش ضعیف پیش بینی می کند.
2. بهینه سازی مواد و فرآیند
پالت ها به طور معمول از مواد با جریان بالا یا مقاوم در برابر ضربه استفاده می کنند (به عنوان مثال ، PP ، HDPE). MFA مناسب بودن مواد را تأیید می کند و پارامترها (فشار تزریق ، دما ، زمان خنک کننده) را بهینه می کند و هزینه های آزمایش و خطا را کاهش می دهد.
3. به حداقل رساندن جنگ و انقباض
خنک کننده ناهموار در قالب های بزرگ می تواند باعث ایجاد صفحه جنگ یا سینک شود. MFA راندمان خنک کننده را برای اطمینان از ثبات ابعادی شبیه سازی می کند.
4. کاهش هزینه و ریسک
قالب های بزرگ شامل هزینه های توسعه بالایی است. MFA نقص های طراحی را در اوایل شناسایی می کند ، از تغییرات گران قیمت قالب یا ضایعات جلوگیری می کند و از این طریق باعث تسریع در زمان به بازار می شود.
تجزیه و تحلیل جریان قالب ابزاری مقرون به صرفه برای افزایش کیفیت ، کارآیی و قابلیت اطمینان در تولید قالب جعبه پالت بزرگ است.
بسته و تحویل
اجزای قالب
فولاد
سیستم دونده داغ
قطعات استاندارد
پرسش
|
1. قالب جعبه پالت چیست؟ قالب جعبه پالت ابزاری تخصصی است که در قالب تزریق برای ساخت جعبه های پالت پلاستیکی استفاده می شود. این ظروف برای ذخیره سازی ، انباشت و حمل کالاها ، اغلب در تنظیمات صنعتی طراحی شده اند. قالب پلاستیک مذاب را به شکل مورد نظر شکل می دهد و از دوام و قوام آن اطمینان می دهد. 2. از چه موادی برای قالب های جعبه پالت استفاده می شود؟ قالب ها به طور معمول از فولاد درجه بالا برای دوام و مقاومت در برابر حرارت ساخته می شوند. پلاستیک مورد استفاده برای جعبه ها اغلب به دلیل قدرت و مقاومت در برابر ضربه ، پلی پروپیلن (PP) یا پلی اتیلن با چگالی بالا (HDPE) است. 3. اجزای اصلی قالب جعبه پالت چیست؟ - هسته و حفره: شکل جعبه را تشکیل می دهد. - سیستم خنک کننده: دما را برای زمان چرخه کارآمد تنظیم می کند. - سیستم بیرون کشیدن: محصول خنک شده را منتشر می کند. - دریچه ها: از تله های هوا و نقص جلوگیری کنید. 4. فرآیند تولید قالب چیست؟ - طراحی: مهندسی مبتنی بر CAD برای دقت. - انتخاب مواد: فولاد انتخاب شده برای طول عمر. - ماشینکاری: CNC یا EDM برای دقت. - عملیات حرارتی: سخت شدن از طریق خاموش کردن\/مزاج. - مونتاژ و آزمایش: عملکرد را قبل از تولید تضمین می کند. 5. قالب های مجرد در مقابل چند حفره؟ - تک حفره: هزینه پایین تر ، ایده آل برای دسته های کوچک. -چند حفره: خروجی بالاتر ، مقرون به صرفه برای حجم های بزرگ. 6. Hot Runner در مقابل Cold Runner Systems؟ - دونده داغ: ضایعات ، چرخه های سریعتر را کاهش می دهد. هزینه بالاتر پیشرو. - Cold Runner: ساده تر ، ارزان تر اما زباله های بیشتری ایجاد می کند. 7. ملاحظات طراحی - ضخامت دیوار: یکنواختی مانع از پیچ و تاب می شود. - پیش نویس زاویه ها: تخلیه آسانتر (1-2 درجه معمولی). - محل دروازه: بر جریان و زیبایی شناسی تأثیر می گذارد. 8. فاکتورهای هزینه - درجه مواد ، پیچیدگی قالب ، اندازه و حجم تولید. سیستم های دونده چند حفره\/داغ هزینه اولیه را افزایش می دهند اما قیمت هر واحد را در مقیاس کاهش می دهند. 9. نکات مربوط به نگهداری - تمیز کردن منظم: برای جلوگیری از نقص ، باقیمانده ها را بردارید. - روغن کاری: بیرون کشیدن صاف را تضمین می کند. - بازرسی: برای سایش\/آسیب پس از تولید بررسی کنید. 10. گزینه های سفارشی سازی - آرم\/متن از طریق حکاکی ، ابعاد قابل تنظیم و تغییرات رنگ (با استفاده از Masterbatches). 11. عیب یابی موضوعات مشترک - Warping: یکنواختی خنک کننده را بهبود بخشید. - علائم سینک: فشار\/زمان نگه داشتن را افزایش دهید. - عکس های کوتاه: جریان مواد یا اندازه دروازه را بررسی کنید. 12. عوامل زمان سرب - پیچیدگی ، عقب ماندگی سازنده و در دسترس بودن مواد (3-12 هفته معمولی). 13. انتخاب یک تولید کننده - ارزیابی تجربه ، فناوری (به عنوان مثال ، قابلیت های CNC\/EDM) ، گواهینامه های کیفیت و پشتیبانی پس از فروش. 14. استانداردهای ایمنی - انطباق با ISO (به عنوان مثال ، ISO 21898 برای بسته بندی) و استانداردهای ASTM ، ایمنی بار و کیفیت مواد را تضمین می کند. گزینه های دیگر برای قالب تزریق - قالب گیری ضربه: برای طرح های توخالی. - قالب گیری چرخشی: با حجم کم ، موارد بزرگ. 16. تأثیر محیط زیست - از پلاستیک های قابل بازیافت (PP\/HDPE) ، دستگاه های با کارآیی انرژی استفاده کنید و از طریق سیستم های Hot Runner زباله را به حداقل برسانید. 17. روندهای آینده -اتوماسیون برای دقت ، مواد زیست تخریب پذیر و قالب های دارای IoT برای نظارت در زمان واقعی. 18. مزایای قالب تزریق برای جعبه های پالت - سرعت تولید بالا ، تکرارپذیری و توانایی ادغام ویژگی هایی مانند دیوارهای تقویت شده یا طرح های قابل پشته.
|
